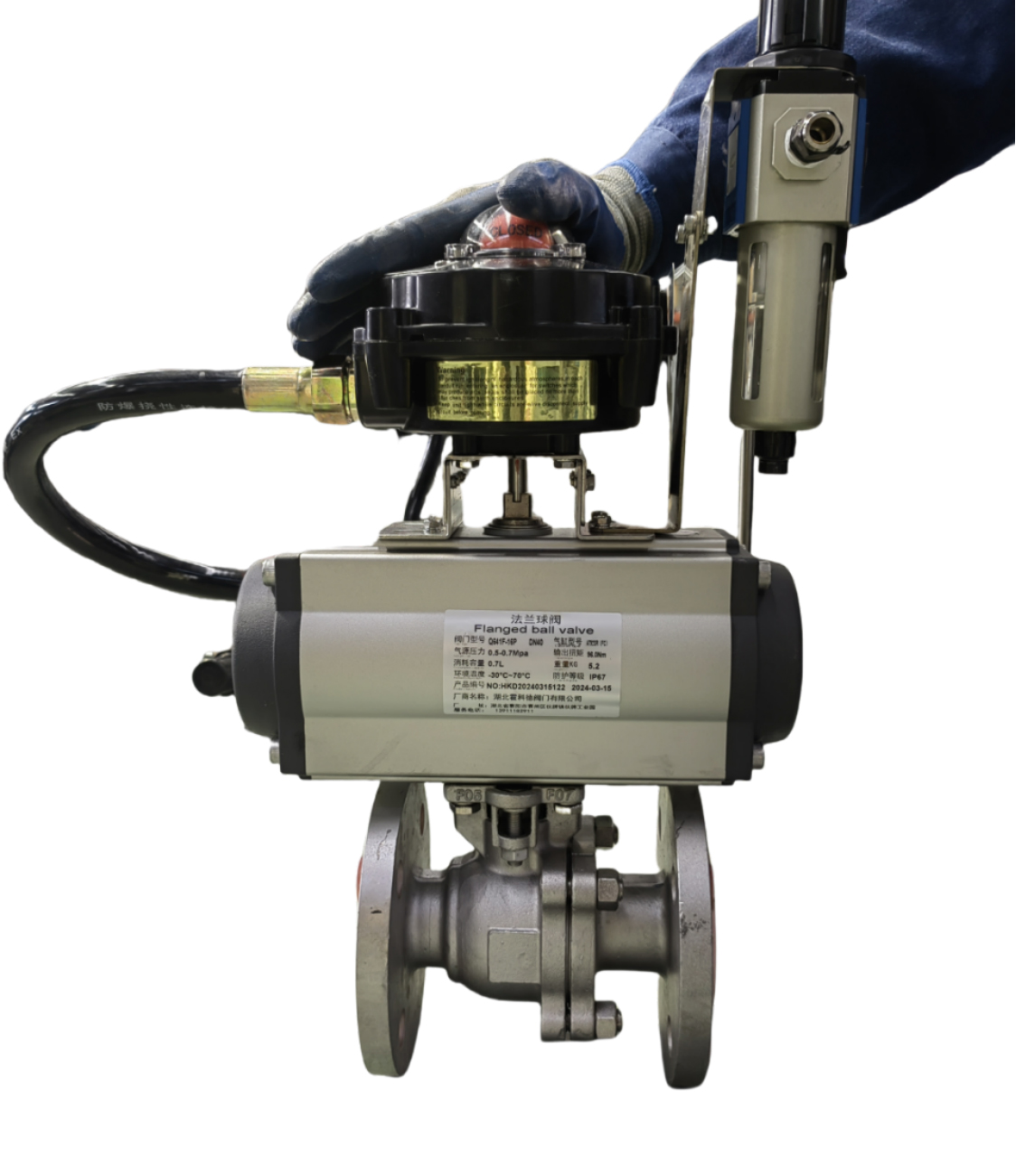

Q641F-16P 气动球阀 是专为腐蚀性介质控制场景设计的高性能自动化阀门，通过气动执行器驱动球体旋转 90°，实现管道的快速启闭与精准流量调节。其核心优势在于不锈钢阀体 + 氟塑料密封的抗腐蚀组合，以及气动系统的高效响应能力，广泛应用于对密封性、耐腐蚀性要求严苛的工业领域。
plaintext
Q 6 4 1 F -16 P
│ │ │ │ │ │ │
├─ 球阀类型 │
├─ 6=气动驱动（双作用式） │
├─ 4=法兰连接 │
├─ 1=直通式结构 │
├─ F=氟塑料（PTFE）密封 │
├─ 16=公称压力1.6MPa │
└─ P=阀体材质不锈钢（304/316L）
· 阀体：采用304/316L 不锈钢铸造，表面经镜面抛光处理，抗腐蚀性能优于普通碳钢，适用于 pH 1~14 的强腐蚀介质；
· 球体：精密车削加工，表面镀硬铬（硬度≥HV1000），配合氟塑料（PTFE）密封圈，实现双向零泄漏密封（泄漏率≤0.01%，远超 API 598 标准）；
· 执行器：气动双作用式（可选单作用弹簧复位），标配快排阀，全行程启闭时间≤8 秒（DN≤200），支持防爆型（Ex d IIB T4）配置。
· 材质组合优势：
(1) 不锈钢阀体：耐氯离子腐蚀，可承受硫酸、盐酸、氢氧化钠等强腐蚀介质；
(2) 氟塑料（PTFE）密封：耐温 - 20℃~+150℃，摩擦系数低（≤0.05），长期使用无磨损；
· 密封技术：
(1) 采用浮动球体结构，介质压力越大密封越紧，适用于高压工况（最大承压 1.6MPa）；
(2) 双阀座设计支持双向密封，安装无需区分介质流向，降低管道布局复杂度。
· 快速响应：气源压力 0.4~0.7MPa，全行程时间比同类产品快 30%（DN100 以下≤5 秒），适配高频次操作（日均启闭≥100 次）；
· 节能设计：耗气量低至 0.05m3/ 次（DN100），配套小型空压机即可运行，能耗成本降低 20%；
· 安全模式：单作用执行器支持失气紧急关闭 / 开启功能，满足 SIL2 安全等级要求，适用于紧急切断场景。
· 标准化法兰连接：符合 GB/T 9113-2010 标准，螺栓孔距与国标管道无缝对接，安装误差≤2mm，无需专业工具；
· 免维护设计：
① 内部无连杆、螺栓等易损件，机械故障概率降低 90%；
② 轴承采用自润滑材料（如石墨填充 PTFE），正常工况下无需注油，年维护成本＜200 元。
· 温度范围：
① 介质温度：-20℃~+150℃（氟塑料密封），可选金属硬密封拓展至 + 300℃；
② 环境温度：-20℃~+60℃，防护等级 IP67，适应户外潮湿、粉尘环境；
· 行业适配：支持含颗粒介质（颗粒度≤1mm），阀体流道光滑设计减少堵塞风险。
项目 | 参数值 | 标准 / 材质 |
公称通径（DN） | DN15~DN300（支持定制） | GB/T 12221-2005 |
公称压力 | 1.6MPa（PN16） | ASME B16.34 |
连接形式 | 法兰式（突面 RF） | GB/T 9115.1-2000 |
阀体材质 | 304 不锈钢（CF8）/316L 不锈钢（CF8M） | ASTM A351 |
密封材质 | 氟塑料（PTFE）、增强 PTFE（RPTFE） | ISO 7368 |
执行机构 | 铝合金气动双作用 / 单作用式 | 表面阳极氧化处理 |
气源压力 | 0.4~0.7MPa | 标准工业气源 |
泄漏率 | ≤0.01%（气泡级密封） | API 598 |
防爆等级 | Ex d IIB T4（可?。?/p> | GB 3836.1-2010 |
行业 | 应用场景 | 介质举例 | 核心需求满足 |
化工行业 | 反应釜进料控制、酸碱储罐切换 | 硫酸（98%）、氢氧化钠溶液 | 耐腐蚀、零泄漏、快速切断 |
制药 / 食品行业 | 无菌管道系统、高纯度流体调节 | 酒精、纯化水、葡萄糖溶液 | 材质卫生级认证、低颗粒脱落 |
石油 / 天然气 | 含硫气体管道、腐蚀性液体输送 | 硫化氢（H?S）、甲醇 | 防爆性能、高压密封稳定性 |
环保工程 | 废水处理加药系统、废气洗涤控制 | 次氯酸钠、氢氟酸 | 抗腐蚀、耐颗粒冲刷 |
· 检查气动执行器油雾器油量，低于 1/3 刻度时添加 ISO VG32 润滑油；
· 观测气源压力是否稳定（标准 0.5~0.7MPa），监听阀门启闭是否有异?？ǘ?。
项目 | 内容 | 周期 | 检测标准 |
阀体压力测试 | 1.1 倍公称压力静压试验 | 1 年 | 保压 30 分钟无可见泄漏 |
密封面磨损检查 | 拆解测量密封圈压缩量 | 2 年 | 磨损量≤0.5mm 时需更换 |
执行器密封性 | 气压泄漏测试（0.6MPa） | 6 个月 | 压降≤0.05MPa / 分钟 |
信号反馈校准 | 4~20mA 信号与阀位对应性 | 3 个月 | 误差≤±1.5% FS |
故障现象 | 可能原因 | 解决方法 |
阀门启闭缓慢 | 1. 气源管路堵塞 2. 执行器活塞磨损 | 1. 清洁气管 2. 更换密封件 |
阀体法兰泄漏 | 1. 螺栓扭矩不均 2. 密封垫老化 | 1. 按对角线顺序紧固 2. 更换四氟垫 |
无阀位反馈信号 | 1. 反馈装置接线松动 2. 电位器故障 | 1. 检查线路 2. 校准或更换装置 |
1、三重检验体系：
l 原材料检验：不锈钢阀体逐件进行光谱分析，确保材质成分达标；
l 生产过程检验：密封面研磨精度 100% 检测（粗糙度≤Ra0.4μm）；
l 出厂检验：1.5 倍公称压力水压试验（保压 30 分钟）+ 泄漏量测试，附第三方检测报告。
2、全周期服务承诺：
l 质保期：18 个月（自验收合格起），期间免费更换非人为损坏部件；
l 技术支持：提供现场安装指导、气动系统调试，7×24 小时远程故障诊断；
l 配件供应：常规密封件、执行器备件库存充足，紧急订单 4 小时内发货。
3、定制化解决方案：
l 功能升级：可选配防爆型执行器、手轮联动装置、阀位变送器（4~20mA 信号）；
l 材质升级：哈氏合金（C-276）、钛合金阀体，适配王水、氢氟酸等极端腐蚀工况；
l 智能集成：支持 PROFINET、Modbus RTU 通讯协议，无缝接入 DCS/PLC 控制系统。
· 介质类型（如浓度、颗粒度、腐蚀性）；
· 最高工作压力、温度；
· 控制方式（远程 / 本地、是否需防爆）；
· 管道接口尺寸（DN / 压力等级）。
· 电话：13911182911（销售部黄总）；
· 地址：湖北省襄阳市襄州区伙牌镇伙牌工业园（郜营社区）新207国道以东郜马路南交叉口。
Q641F-16P 气动球阀以耐腐蚀、高密封、长寿命为核心竞争力，是化工、制药等行业腐蚀性介质控制的理想选择。如需获取 CAD 图纸、防爆认证文件或申请样品测试，欢迎随时联系我们！
